详细描述
直排筛概述
直排筛也称为直排式振动筛、直排式旋振筛。该设备是振泰机械技术部门在XY系列旋振筛的基础上汲取国内外同行先进技术经验,针对一些用户对精细度、产量等高要求而设计研发的新型筛选分级设备,可配置一台或两台卧式振动电机作为振动源(单振源直排筛、双振源直排筛),两者最大的不同是单振源直排筛作用到物料上主要产生上下振动,无自动排料功能,双振源直排筛可以使物料在筛网表面做漩涡运动,有自动排料功能。通常我公司建议用户选购由两台振动电机作为振动源的双振源直排式旋振筛,经过振泰机械技术部门对老型号的直排筛升级研发,现该型号可调整多种物料运动轨迹,针对各种不同物料的适应性更加多样化,出料口位于直排筛的底部,物料直接排出,处理量较之普通旋振筛增加2-3倍,且更加适合与生产线配套使用。振泰ZPS直排筛多用于小麦、面粉、淀粉、洗衣粉、金属粉、添加剂、化工、非矿等行业颗粒粉末物料的精细筛分或粗略筛分,型号齐全,600mm-1800mm可供选择,可满足不同行业、物料、产量要求、场地限制等生产要求。
振泰机械设计制造的ZPS直排筛在固体与液体过滤中能把各类浆液中的非溶性物质迅速地清除排出,网架采用子母分离式结构,更换筛网简单便捷且能有效延长筛网使用寿命;网架结构满焊无死角,易清洗或消毒,用户可以根据使用要求不同而选用不锈钢或碳钢两种材质。筛网更换设计为快速操作模式,2人在3-5分钟内即可完成筛网更换。
直排筛工作原理
直排筛通过振动电机轴上下端的两组不平衡偏心块的相位角及两台电机之间的交叉角度将振动电机的旋转运动变为水平、垂直、倾斜及离心作用的多作用力重叠,然后将这种作用力传递给筛面,达到筛分的目的。改变上下偏心块的相位角与重量,额可以改变激振力的大小和物料的运动轨迹,以适应不同物料的筛分需求。直排筛的筛下物出料口采用直排式结构,以此大大提高了排料速度、排料量,较之普通旋振筛,更适合物料除杂等粗滤筛分的生产工艺应用。

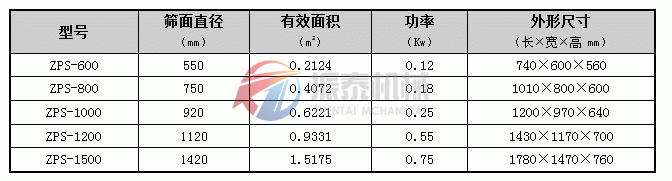

直排筛常见机型及技术参数
常见的直排筛根据振动电机(振动源)的不同的两种机型,分别如下:
1、双振源直排筛:较为常见,也是我公司推荐的直排筛机型,采用两台卧式振动电机,物料在筛网表面呈漩涡运动,有自动排料的功能;
2、单振源直排筛:采用一台卧式振动电机,物料在筛网表面主要产生上下振动的运动形式,无自动排料功能。
直排筛产品应用
直排筛应用较为广泛,因其具有普通旋振筛2-3倍的产量、更适合生产线应用等特点,所以正在被越来越多的行业选用,直排筛可应用于任何粉、粒、液的筛分和过滤的行业,具体举例介绍如下:
1、如铝.铅、锌、铜、铁、镍、合金、磁性材料等金属粉末;
2、树脂、塑料、橡胶助剂、染料、填充料等化工化学材料;
3、符合卫生指标设计的食品类,如面粉、可可、咖啡、调味品、添加剂等;
4、按GMPS要求设计的中西原料药,西药,中成药;
5、粮食类的谷物、玉米、豆类、芝麻等作物精选、去壳、去杂;
6、磨料,如玻璃粉珠、氧化铝、刚玉、氯炭、金刚砂、石英砂等其他研磨材料;
7、饲料加工粉末、颗粒、添加剂等;
8、肥料的原料筛分和其他成品精筛;
9、矿产中的各种矿原粉及其加工后的成品筛分;
10、纤维性物料:木屑、木粉、木炭、活性炭、炭黑及其它纤维物料;
11、电焊料、耐火材料、荧光粉等各种物料及资源的回收利用;
直排筛产品特点
振泰机械设计生产的直排筛是在旋振筛的经验技术基础上,并汲取国内外同行先进技术经验,针对一些用户对精细度、产量等高要求而设计研发的新型筛选分级设备,目前在业内居于领先地位,具体特点如下:
1、整机设计合理、结构简单、美观实用、维护方便,更加耐用,适用于任何粉、粒、液物料;
3、独特的超低静音设计,较之同行产品噪音最小,安静环保;
4、筛分精度高,处理量大(是普通旋振筛的2-3倍)、效率高、耗能低;
5、安装、拆卸方便,体积小,占空间小,移动方便,可适应各种生产环境;
6、可单层、多层同时使用,满足多级筛选目的;
7、上层出料口可360°任意调整,方便安装、实用;
8、全封闭结构,粉尘不飞扬、液体不泄露;
9、独特的网架设计结构,筛网使用寿命更长,换网更简单、方便;
10、筛下物出料口位于设备底部,便于生产业作业;
11、物料自动排出,可24小时连续、自动化作业。
直排筛安装图
直排筛安装尺寸图
直排筛常见问题及解决方法
