详细描述
1500型旋振筛介绍:
1500型旋振筛(三次元振动筛)又被称为中型振动筛,筛机直径为1500mm的通用三次元振动筛分机,该筛机配置一个U型不锈钢子母分离式网架与筛分物料所需目数筛网压制成型。整机筛分上部采用SUS304材质,底坐采用优质Q235碳钢材质制造。整机标准驱动力:1.5KW立式振动电机;XZS-1500三次元旋振筛可根据客户需求最高可配置5层使用,也可根据用户需求不同针对设计为闸门式振动筛、加缘式振动筛、超声波振动筛等机型,制作材料多为SUS304不锈钢、碳钢、钛材、塑料。 Φ1500旋振筛是在新乡振动机械技术部门多年旋振筛生产先进工艺以及广泛汲取用户反馈的意见总结的基础上,不断升级改进的新型振动筛分设备,较之其他同类型产品具有更突出的技术成熟、质量可靠,筛分精度高、筛分效率高,整机噪音低等特点。三次元旋振筛具有物料运行轨迹长、筛面利用率高、筛分精度高达95%等优点。
新乡振动机械行业内常见的旋振筛按型号划分有Φ1000型旋振筛、Φ600型、Φ1000型旋振筛、Φ1000型旋振筛、Φ1200型旋振筛、1500旋振筛、1400旋振筛等等三次元旋振筛主要应用于细粉、颗粒、粘液等物料的筛选分级工作,现已在全国各行业的生产中得到了非常广泛的应用。
1500型旋振筛工作原理:

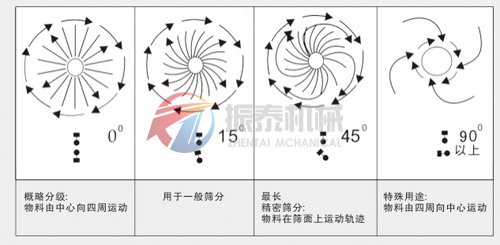

旋振筛利用立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过1-5层采用不同目数的金属编织筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置(弹跳球)通过频率振动不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,不同目数的物料通过各层对应目数的筛网后在各层的出料口排出,最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹,具体如下图:
1500型旋振筛主要特点:
1、筛分精度高,效率高,任何粉、粒、粘液类皆可适用。
2、焊接部件无死角,易彻底清洗消毒。
3、XZS系列旋振筛采用新型网架结构,筛网使用寿命长久,换网只需3-5分钟。
4、整机可单层、多层筛网使用。
5、三次元旋振筛体积小不占空间,移动方便,出口可以360度任意调整。
6、筛框与物料接触部分全部采用不锈钢制作。
7、筛分过网物料自动排出,可连续作业。
8、筛机上部为全密闭尘结构,粉尘不飞扬,液体不泄露,筛网不堵塞,筛分可至500目,过滤可达5μm
1500型旋振筛适用行业:
化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等;
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等;
金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等;
公害处理:废油、废水、染整废水、助剂、活性碳等。

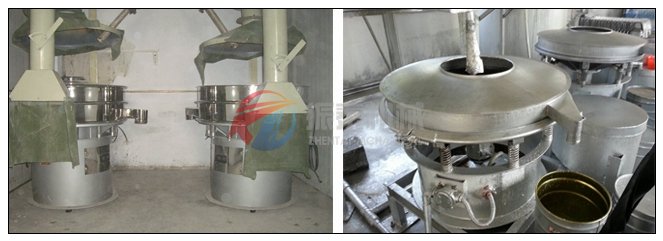

1500型旋振筛产品应用
三次元旋振筛是一种通用的振动筛分、过滤设备,在粉体、小颗粒以及液体物料都有着良好的应用。新乡振动机械生产的XZS系列400振动筛是在多年生产经验和结合客户筛分实际情况的基础上,并借鉴了日本、德国等国家同类产品的技术特点和综合了国内国情而研制成功的一种新型高效筛分设备。
XZS系列旋振筛根据不同的应用分为普通型、闸门型、加缘型以及超声波型等。普通型旋振筛主要针对通用粉体、小颗粒物料的筛分作业。闸门型旋振筛是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,同过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业。加缘型旋振筛是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。

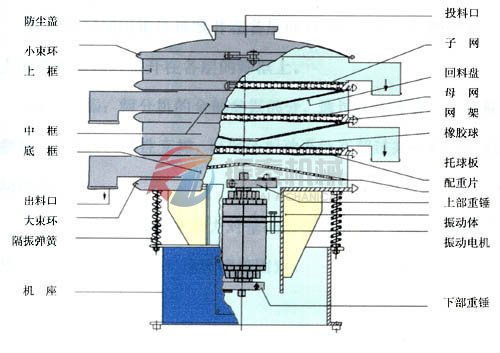

旋振筛结构示意图:

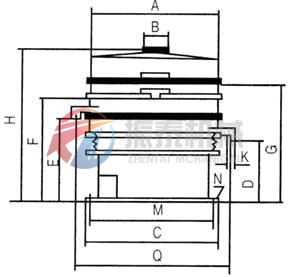

旋振筛标准机型安装图

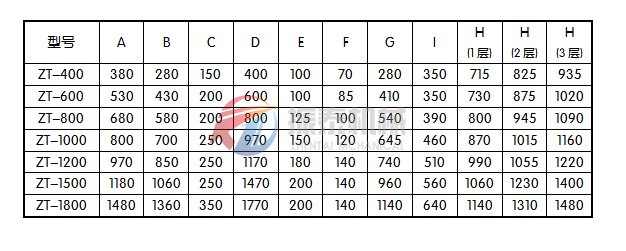

旋振筛标准机型安装尺寸图
以上技术参数均为振动筛标机尺寸,还可以根据客户需求设计制造特殊规格型号的筛机;
本公司保留对技术资料、尺寸修改的权利;如实物与尺寸不符,以实物筛机为准;
旋振筛使用注意事项:
1、新设备开机前,应先卸下三个扁钢制运输支撑架;
2、认真检查振打电机、锁紧束环、减震弹簧等部件的牢固程度;
3、检查振动筛各紧固件,如发现松动,应及时加以紧固;
4、定期对旋振筛各部件连接处、紧固件进行检查,如发现松动,应及时拧紧,避免因设备长期振动导致部件松动引发的噪音大、机件受损,甚至螺钉等异物掉入物料中等情况的发生;
5、震动电机应按逆时针方向运转;顺时针排料;
6、应确保物料均匀的进入旋振筛,以确保振动筛分精度、产量;
7、筛选干性物料时,应在进料口和出料口装置连接软管或帆布套,防止出现潜漏或粉尘溢散的问题;
8、浆液筛分过滤通常选用单层双出口旋振筛,通过缓冲器降压降速至稳定的筛网中心,浆液的供应量要均匀可调,以免影响筛选效果。浆液量的减速降压控制方法建议采用溢流管的液位槽经阀门到缓冲器;
9、旋振筛工作过程中,如出现异常声音,应立即停机检查,排除问题后再开机生产;
10、加料结束后,让设备继续运行5分钟左右,使筛网和筛底物料全部排干净,避免残余物料还潮,音响下次筛分效果,或因更换物料、目数导致混料的问题;
11、筛分工作结束后,做好旋振筛设备的清洁;
