拍击筛,拍击振动筛

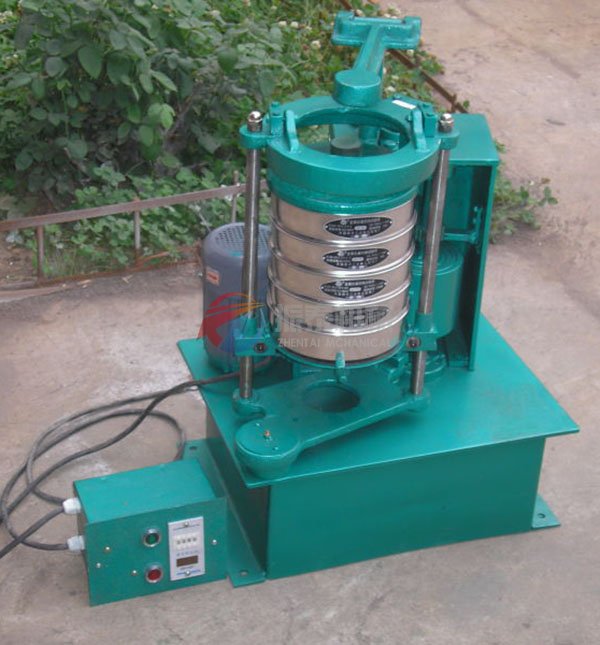

150型拍击筛

BZJ-150型拍击式标准振动筛简称拍击筛或拍击式振动筛,主要由机座、筛具及传动机构等部分组成,是实验室常用的检查仪器设备,适用于普通磨料粒度组成检查、超硬材料生产分级及料度检查。BZJ-150型拍击筛是振泰机械技术部门在总结国内外先进生产工艺的基础上,
扫码加微信
扫一扫添加振泰客户经理微信好友,方便沟通产品技术参数、方案报价、外形尺寸、图片视频等更多信息。
24小时服务热线
服务承诺
详细描述

拍击筛产品概述

BZJ-150型拍击式标准振动筛简称拍击筛或拍击式振动筛,主要由机座、筛具及传动机构等部分组成,是实验室常用的查仪器设备,适用于普通磨料粒度组成检查、超硬材料生产分级及料度检查。BZJ-150型拍击筛是振泰机械技术部门在总结国内外先进生产工艺的基础上,不断总结拍击筛使用用户反馈的意见与建议,在原老式拍击筛的基础生进行了合理的革新,改善了原机座的构造而设计生产的拍击式振动筛分设备,技术水平、质量保证、实际应用均在在业内处于领先水平,我公司设计生产的拍击筛包括单座式及双座式两种机型。BZJ-150型拍击筛配备有专用夹具,常见可夹装Φ150试验筛,也可以夹装Φ75、Φ100的套筛,装夹方便灵活、牢靠,并能自动停机。振泰机械设计生产的BZJ-150拍击筛具有设计合理,结构紧凑、重量较轻、使用方便、耐用、维护简单等特点。

拍击筛工作原理

安装于BZJ-150拍击筛设备上的电动机带动齿轮通过同步带传动到主轴上,然后经齿轮变速后主轴按要求的转速转动,主轴转动时带动偏心轮使滑板做往复式运动,并带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后的顶杆齿轮通过凸轮顶击顶杆,顶杆使拍击锤上下拍击试验筛上盖,迫使试验筛中的物料做往复、上下振动,使小于试验筛筛面网孔的物料颗粒筛分进下层试验筛框,这样层层筛选,使每层试验筛框内只留下相同粒度的物料,最后实现不同粒度的分离并确定此物料的粒度组成。

拍击筛应用范围

振泰机械设计生产的新型BZJ-200型拍击筛可适用于普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查,同时广泛应用于地质、矿山、冶金、粉体、化工、颜料、建工水泥、医药、食品、国防等部门科研生产实验室,对物料进行筛分检测,尤其适用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用。
拍击筛型号说明

拍击筛型号示意图

拍击筛操作说明及注意事项

1、将电机线插头插在程控器插座上,将电源线插在三相线插座上。
2、按下电源开关,显示屏亮,同时出现300秒。
3、根据试验规程设定需要时间,按ON键机械开始工作,运行时指示灯亮。
4、每停机一次,应重新设置时间。
5、调整升降托架,必须启动蝶形紧固螺母。
6、注意保持箱盖上平面的油膜长存、以免产生锈斑。
7、经常注意运动件的滑润,定时加油,以延长使用寿命。
8、整机须安在固定位置上,减少整机摇动。




拍击筛特点

1、结构成熟,寿命更长,维护成本低
新型的BZJ-150拍击筛的两齿轮没有直接接触,所以不会产生磨损,同步带与齿轮的基础适应性能好,寿命更长,维修时只需要更换同步带即可。同时偏心轮组采用整体方式,再次安装准确方便,转动部分采用标准件轴承,不易磨损,更换简单、成本低,大大降低了维修的难度及成本。
2、传动精确,一致性好
BZJ-150型拍击筛采用齿轮带动同步带传动的方式,转速比精准,不会产生一般三角带常见的3%掉速现象,每一次相同时间下的筛分运动相一致,齿轮的传动比准确率高达99.99%。3、筛分效率高
BZJ-150型拍击筛采用独特的设计,工作时,同时具备往复、拍击振动两种运动形式,所以不会出现物料堵塞筛面的问题,并且下料快,筛分彻底、效率高。
4、环保洁净
新型的拍击筛采用的独特传动方式不需要加油,降低了维护成本并有效的保护了生产环境,满足用户对环保洁净的要求。
5、新型定时功能,确保检验效果
BZJ-150型拍击筛的电源控制设备安装了数字定时器,用户设定好要求时间后,设备会按照时间要求自动停机,确保检验或生产的一致性要求

拍击筛技术参数

拍击筛技术参数表
