试验室设备拍击筛的特点及工作原理

更新时间：2014-07-04 发布人：振泰机械浏览：0 次

拍击筛是试验室常用的筛分设备，安装于拍击筛设备上的电动机带动齿轮通过同步带传动到主轴上，然后经齿轮变速后主轴按要求的转速转动，主轴转动时带动偏心轮使滑板做往复式运动，并带动安装在滑板托盘中的试验筛左右摇动，同时主轴带动顶杆齿轮转动，变速后的顶杆齿轮通过凸轮顶击顶杆，顶杆使拍击锤上下拍击试验筛上盖，迫使试验筛中的物料做往复、上下振动，使小于试验筛筛面网孔的物料颗粒筛分进下层试验筛框，这样层层筛选，使每层试验筛框内只留下相同粒度的物料，最后实现不同粒度的分离并确定此物料的粒度组成。拍击筛还具有以下特点：

1、结构成熟，寿命更长，维护成本低

新型的拍击筛的两齿轮没有直接接触，所以不会产生磨损，同步带与齿轮的基础适应性能好，寿命更长，维修时只需要更换同步带即可。同时偏心轮组采用整体方式，再次安装准确方便，转动部分采用标准件轴承，不易磨损，更换简单、成本低，大大降低了维修的难度及成本。

2、传动精确，一致性好

拍击筛采用齿轮带动同步带传动的方式，转速比精准，不会产生一般三角带常见的3%掉速现象，每一次相同时间下的筛分运动相一致，齿轮的传动比准确率高达99.99%。

3、筛分效率高

拍击筛采用独特的设计，工作时，同时具备往复、拍击振动两种运动形式，所以不会出现物料堵塞筛面的问题，并且下料快，筛分彻底、效率高。

4、环保洁净

新型的拍击筛采用的独特传动方式不需要加油，降低了维护成本并有效的保护了生产环境，满足用户对环保洁净的要求。

5、新型定时功能，确保检验效果

拍击筛的电源控制设备安装了数字定时器，用户设定好要求时间后，设备会按照时间要求自动停机，确保检验或生产的一致性要求。

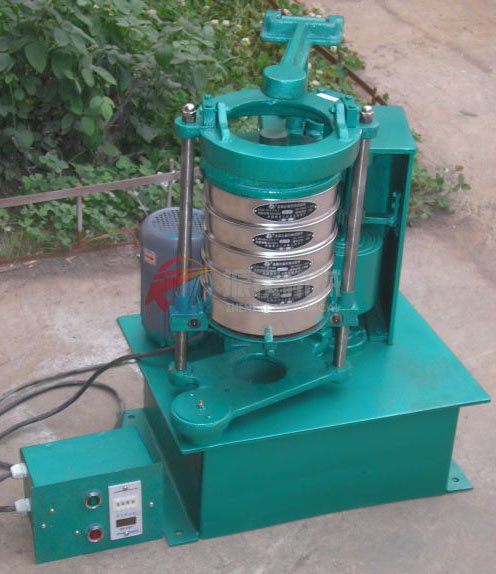

拍击筛
